Sondeur multifaisceau R2Sonic petits fonds pour navire de surface ou intégré sur ROV

Le sondeur multifaisceau petits fonds (500m) Sonic 2022, “petit frère” de la tête de série Sonic 2024, se démarque par de multiples innovations technologiques : compacité (13kg) et faible consommation, ouverture jusqu’à 160°, capacité pour l’opérateur de modifier la fréquence sur une plage de fréquence de 200 à 400kHz pendant les opérations (on-the-fly), plusieurs modes d’utilisation pour un même système (sondeur standard, sonar d’évitement, suivi de pipeline, etc…), pour une précision des mesures inégalées.

Les principales performances et caractéristiques du sondeur multifaisceau Sonic 2022 :

• une très faible consommation de 35W ;
• une portée maximale de 500m
• l’ouverture, de 10° à 160°, est modifiable pendant le survey par l’opérateur ;
• la précision des faisceaux de 1° x 1°, la résolution étant centimétrique : 1,25cm.
• avec l’option UHR (Ultra Haute Fréquence), la précision des faisceaux est de 0,6° x 0,6°.

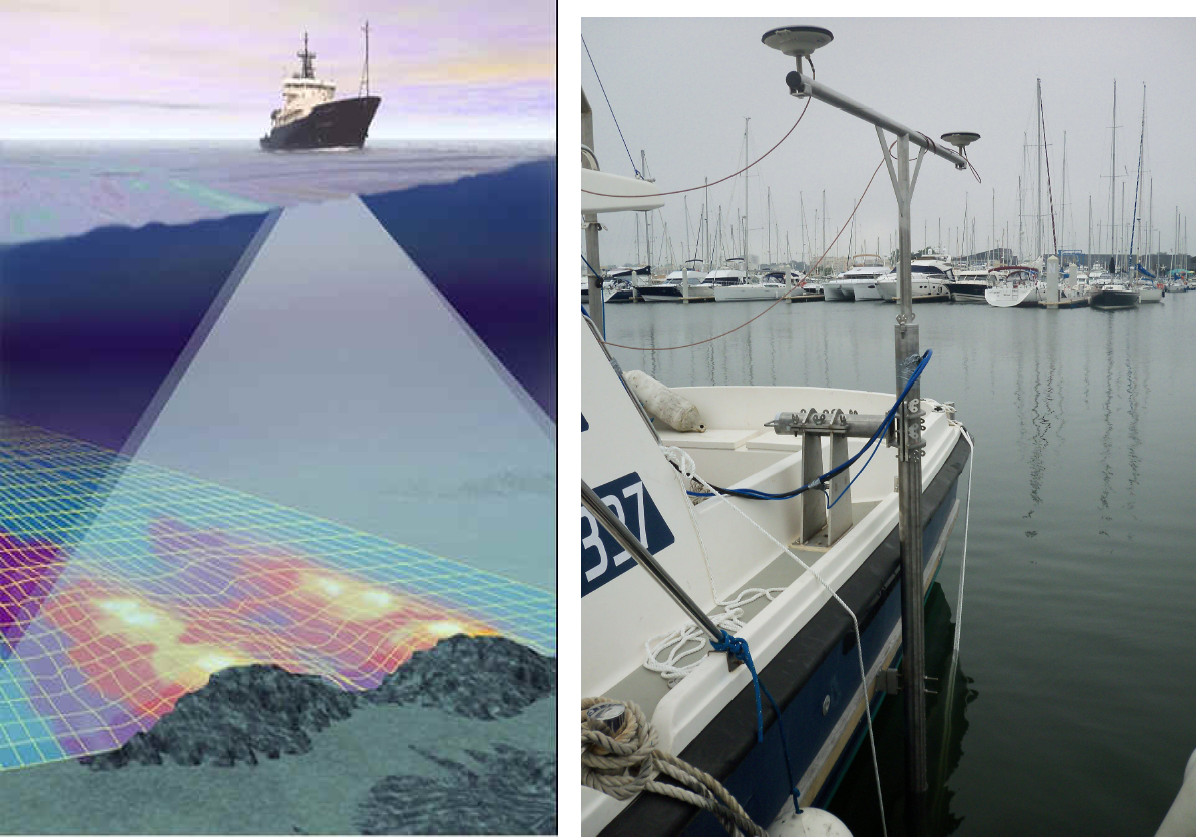

La compacité de ce sondeur multifaisceau ouvre des possibilités d’intégration sur ROV, permettant ainsi d’augmenter les possibilités de bathymétrie multifaisceau jusqu’à des profondeurs de 3000m.

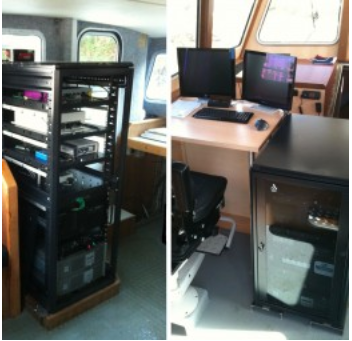

Le sondeur multifaisceau Sonic 2022 se compose d’une partie émission/réception immergée et d’un simple boitier électronique de surface, le boitier “SIM Box” pour l’interface électronique avec le système d’acquisition bathymétrique (logiciel QINSy, centrale d’attitude F180, etc…).

Chaque sondeur multifaisceau R2Sonic, notamment le Sonic 2022, comprend une option centrale inertielle avec récepteur GNSS (GPS, Glonass et Galileo), la centrale “Integrated INS”. Performances en mode RTK :

• Roulis : 0,02° (0,15° en post-traitement)
• Tangage : 0,02° (0,15° en post-traitement)
• Cap : 0,03° avec une ligne de base de 2m entre les antennes GNSS
• Pilonnement : 5cm ou 5%
